Exicycler™ 96 Real-Time Quantiative Thermal Block은 차세대 분자진단에 적합한 실시간 유전자 증폭 정량 분석 장치입니다.

Exicycler™ Real-Time Quantiative Thermal Cycler은 기존의 유전자 진단 기반의 thermal cycler를 발전시켜 만든 장비로서, 차세대 분자진단에 적합한 실시간 유전자 증폭 정량 분석 장치입니다. 또한, 제품과 같이 제공되는 분석 소프트웨어는 분자진단에 적합하도록 구성된 AccuPower® 진단 키트와 함께 차세대 분자 진단을 위한 핵심 도구로 사용되고 있습니다. 크게 상부는 광학부, 하부는 96-well thermal block으로 구성되어 있습니다. 광학부는 특허 받은 기술인 Light Tunnel Technology (LTT)를 적용하여 핵산 증폭 반응이 일어날때 시료에서 나오는 형광 신호를 실시간으로 민감도 높게 측정합니다. 이렇게 측정된 형광 데이터가 제어 PC로 전송이 되면, 진단 전용 분석 소프트웨어에 의해 진단에 적합하도록 분석됩니다. 진단 전용 분석 소프트웨어는 출시된 모든 AccuPower® 진단 키트에 대한 정보가 미리 입력되어 있어 단 몇 번의 클릭으로 기본적인 설정을 마칠 수 있으며, 사용자를 선택하고 검체 정보만 입력하면 곧바로 구동이 가능하기 때문에 실험이 간편하고 신속합니다.

적용분야

  Pathogen detection
  Viral load quantification
  Genotyping
  Gene expression level profiling

특장점

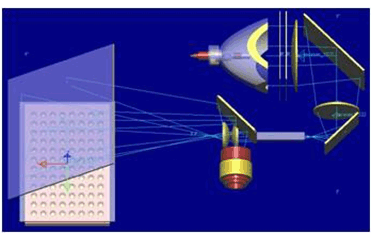

Light Tunnel Technology
기존 qPCR 장비들은 plate의 중앙부와 언저리 사이에 상당량의 광량 편차가 존재합니다. 당사는 이 단점을 보완하고자 Light Tunnel Technology를 개발하여 특허를 받았고, 이를 Exicycler™ 96에 적용함으로서 광량 편차로 인하여 생기는 기존의 문제를 사실상 없앴습니다.


True 5-color multiplexing
여기광이 균일하지 못한 기존의 장비들은 별도의 reference dye를 사용하여 well간 광량차를 보정하기 때문에 한 개의 channel을 reference dye 전용으로 사용해야 합니다. Exicycler™ 96은 기존의 장비들과는 달리 별도의 보정 없이 실험을 진행할 수 있어서 5개의 filter set을 전부 사용하여 5-color multiplexing을 수행할 수 있습니다.

표1. 검출 가능한 Excitation/Emission/형광 염료 목록


96-well 동시 측정
Exicycler™ 96은 96-well plate의 모든 형광값을 고성능 2D-CCD 센서를 통해 동시 측정하기 때문에 측정시간 차이에 따른 well 간의 편차가 없습니다. 기존의 장비들중 single-well, 혹은 strip scanning 방식으로 측정하는 장비들은 첫 번째 well (혹은 strip) 측정과 마지막 well (혹은 strip) 측정 사이에 시간차가 발생하기 때문에 계속되는 PCR 반응에 의한 well 간 측정 편차가 발생하게 됩니다.

고성능 광원 사용
Exicycler™ 96은 고휘도, 전파장 균일 조도의 Short-Arc Lamp를 채택함으로서 기존의 halogen lamp를 사용하는 장비들에 비하여 민감성 및 재현성이 높습니다. 더불어 수명이 길고 광원이 안정적이기 때문에 다양한 파장대의 형광 염료를 문제 없이 사용할 수 있습니다.

Door 자동 개폐 기능
Door의 자동 개폐 기능을 채용하여, 작동의 편리함을 부여함과 동시에 자동화 시스템의 일부로 활용 가능하도록 하였습니다.
