Superior 5-color Real-Time Quantitative PCR system

Exicycler™ 96 Real-Time Quantitative Thermal Block

Exicycler™ 96 Superior 5-color Real-Time Quantitative PCR system"은 고급형 Real-Time qPCR 장비의 표준방식인 96 well 동시검출방식의 Real-Time qPCR장비로서, 기존의 장비들이 가지고 있는 비균질 광학계의 문제점들을 당사의 특허인 LT(Light Tunnel)방식(특허: 한국 특허 등록 10-794703, 미국 출원중 10/551784)을 이용하여 해결한 최상급 장비입니다. 본 장비는 Reference dye에 의한 normalization이 없이도 96 well들간의 편차 없이 각 well당 5개의 형광값을 정밀하게 측정할 수 있는 성능을 가지고 있습니다. 또한 최적 PCR annealing 온도를 한번에 찾기 위해 thermal gradient block기능을 지닌 첨단장비입니다. 분석 소프트웨어는 Absolute Quantification, Relative Quantification, SNP genotyping, Existence/Nonexistence, melting curve analysis로 구성되어 Viral load, 유전자발현분석, SNP genotyping등 다양한 분야의 실험에 응용할 수 있습니다. 차세대 분자진단에 적합한 진단용 소프트웨어들도 개발되어 있어(KFDA, CE-IVD 체외진단의료기기용 버전) 분자진단과 연구개발 유용한 실시간 유전자증폭 정량분석장치입니다.

Applications

 Virus load
 Pathogen Detection
 Oncology
 Genetic disease detection
 Drug resistance analysis
 DNA methylation study
 SNP (Single nucleotide polymorphism) Detection
 Quantification of Gene Expression

Benefits

1. LT(Light Tunnel) 기술을 사용한 균일한 광학계
   (특허: 한국 특허 등록 10-794703, 미국 출원중 10/551784) LT 기술로 reference dye 가 없이 well 간 편차가 없이 정확하게 실험을 수행할 수 있습니다.
2. Real 5-color multiplex PCR 기능 보유

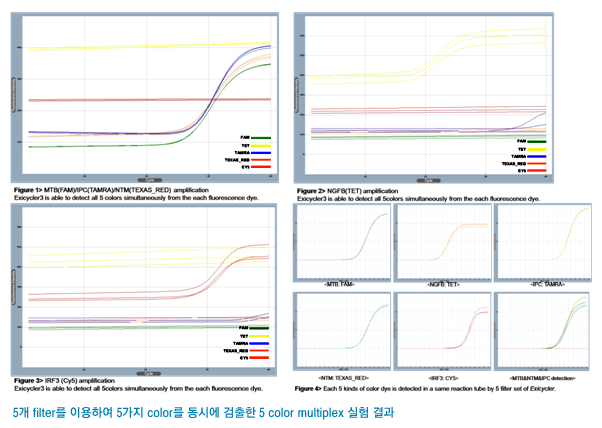

   5종류의 filter set이 장착되어 있어 최대 5 Multiplex PCR이 가능하며, 정밀 band pass filter를 사용하여 형광 probe간 간섭을 최소화 하였습니다. 특히, reference dye로 사용되는 ROX dye를 사용하지 않고 실험이 가능하므로 실제 5개의 probe 모두를 Multiplex PCR로 활용할 수 있습니다.
3. 실시간 분석 가능
   Melting curve 분석기능을 이용하여 실시간으로 PCR amplicon들의 melting point를 측정할 수 있습니다.
4. 빠르고 정확한 분석 가능
   2D CCD 카메라가 96 well의 형광데이터를 동시에 수집하므로 빠르고 well 간의 측정편차가 없이 정확합니다.
5. Temperature Gradient 가능 :
   40~75℃ 범위에서 1~20℃까지 온도 gradient가 가능하여 최적의 PCR annealing 온도를 한번에
   찾을 수 있습니다.
6. Touch Down PCR 가능 :
   Time increment, Temp increment 조절기능을 보유하고 있어 touch down PCR이 용이합니다.
7. 다양한 형광 dye 적용 가능 :
   Excitation wavelength가 480~680 nm로 넓어 다양한 형광 dye 사용이 가능합니다.
8. Wide linear dynamic range :
   Detection dynamic range가 109 이상으로 넓습니다.
9. 사용하기 편리한 software :
   사용자 중심의 GUI를 적용하여 편리하고 쉽게 실험을 디자인할 수 있고 결과를 분석할 수 있습니다.



Features

1. Well간 편차를 없애기 위한 LT광학 설계

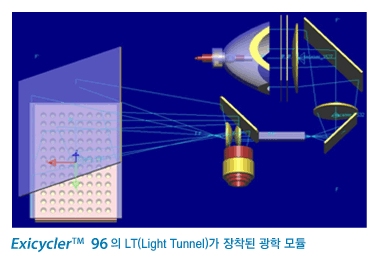

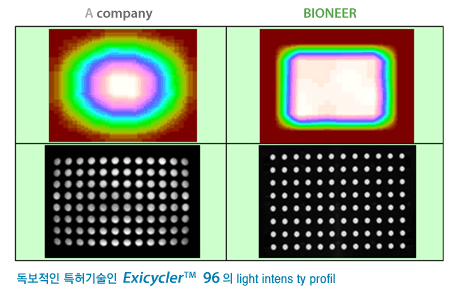

   Plate상의 well 간 광량 편차가 생기는 기존 장비들의 단점을 보완하고자 바이오니아만의, 독창적인 특허기술인 'Light Pipe Technology'을 적용하였습니다.

   (특허: 한국 특허 등록 10-794703, 미국 출원중 10/551784)



2. Ct값의 오차를 최소화하여 높은 실험 재현성 구현

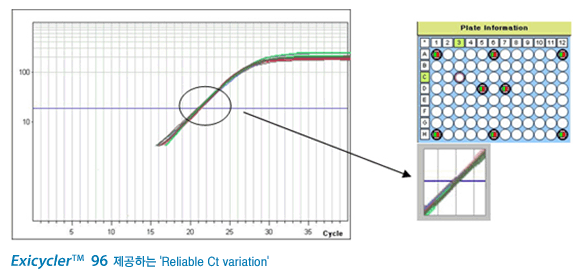

   자체 개발한 'Light Pipe Technology'와 뛰어난 광학 설계 기술을 적용하여 96 well 전체 well 간의 편차를 제거함으로써, 어떤 well에서 PCR하여도 Ct값 편차가 0.5 cycle 이내로 유지되어 높은 실험 재현성을 구현할 수 있습니다.


3. 5 Color Multiplexing System

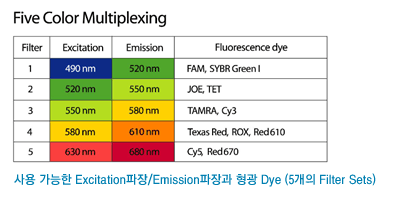

   여기광이 균일하지 못한 기존의 장비들은 별도의 reference dye (ROX dye)를 사용하여 well간 광량의 차이를 보정하기 때문에 한 개의 filter set을 reference dye 용으로 사용해야 합니다. ‘ExicyclerTM96’은 기존 장비와 달리 별도의 보정 작업 없이 5개의 filter sets을 모두 사용하여 5 color multiplexing이 가능합니다. Dye간의 간섭이 최소화되게 설계되었으며, Cy5와 같이 excitation wavelength가 긴 경우도 사용 가능할 수 있습니다. 일반적으로 사용하는 형광 dye를 모두 사용할 수 있게 설계되어 추가적으로 광학필터를 더 설치할 필요가 없습니다



4. well 동시 측정
   96 well plate의 well간의 측정시간의 차이에 따른 편차를 없애기 위해 모든 well의 형광 data를 2D CCD sensor를 통해 동시에 측정합니다.  기존 장비 중 well 하나씩 혹은 한 행씩 scan하는 장비에서는 측정 시간 중에도 각각의 well에서 반응이 진행되기 때문에 이에 따른 well간 편차가 발생합니다.

5. 광원 사용
   본 장비에서는 고출력 램프인 short-arc lamp를 사용하여 할로겐 램프를 사용하는 기존 장비들보다 여기광의 밝기가 뛰어나 높은 민감도로 DNA를 검출합니다. 또한 할로겐 램프에 비해 수명이 길고 안정된 광원으로서 다양한 파장대의 형광 dye 사용이 가능합니다.
6. 진단 시스템(Self- diagnostics)
   시스템의 고장 유무를 실험 전에 확인하는 자체 진단기능을 보유하고 있어, 실험 진행 중 발생될 문제점과 그에 따른 시료의 손실을 사전에 방지할 수 있도록 하였습니다.
7. Door 자동 개폐 기능 탑재
   Door의 자동 개폐 기능을 채용하여 작동의 편리함을 부여함과 동시에 전자동화 시스템에 적용할 수 있는 장비입니다.
8. Gradient PCR 기능 지원
   Gradient PCR이 기능이 있어서 한번 실험에서 12 종류의 단계적 gradient 온도로 설정이 가능하여 한번에 최적의 PCR 실험 조건을 찾을 수 있습니다.


9. 9. 운용 및 분석 프로그램의 우수성
   사용자 중심의 인터페이스를 통해 실험조건 설정, 데이터 분석 및 결과 보관 등 모든 기능에서 사용자에게 편의성을 제공합니다. 또한, Absolute Quantification, Relative Quantification, Existence /Nonexistence, SNP Genotyping, melting curve analysis의 5가지 분석 모듈이 기본으로 제공되며, 이를 통하여 실험 결과를 다양한 목적으로 분석할 수 있습니다.
