LabChip GXⅡ system

LabChip GXII는 단백질 샘플을 일관성 있고 정확하게 분석할 수 있어 정량적인 단클론 항체의 적가, 단백질 발현 조건 최적화, IgG N-glycan의 고속 프로파일 검사 연구 등의 목표를 가속할 수 있는 완벽한 benchtop 형태의 장비입니다. LabChip GXII는 microfluidics 기술을 활용하여 SDS-PAGE에 필요한 시간을 절약하고 샘플 처리에 소요되는 병목현상을 제거하였습니다. 또한 데이터 분석을 위한 소프트웨어가 포함되어 있어 결과를 시각화할 수 있고, 쉽게 내보낼 수 있는 스프레드 시트 형식으로 데이터가 제공됩니다.

Inquire
카탈로그 번호
127229-CAL

LabChip GX

DNA와 RNA 샘플의 빠르고 정확한 분석

  • 보다 우수한 유전자 발현 데이터를 위한 완벽한 RNA 품질 평가
  • DNA 단편의 정확한 sizing과 정량
  • 5 bp 이하의 분해능과 0.1 ng/µl 감도의 극한의 정확성
  • 96, 384 well plate 호환
  • LabChip GX 소프트웨어로 포괄적이고 정량적 분석 가능
LabChip GX는 핵산을 분리할 수 있는 시스템 중 가장 정확하고 성능이 뛰어납니다. 후속 모델인 GX는 이전 모델인 LC-90과 같이 재현성과 해상도가 높고 전기적 separation을 수행하기 위해 Caliper사의 획기적인 미세유체공학을 활용하였습니다. 또한 LabChip GX는 PCR fragment 의 quantitation and detection, gene expression 연구를 위한 RNA QC 와 quantitation 등의 관련 실험실에서의 활용도가 매우 높습니다. LabChip GX는 신속성, 정확성, 편의성 면에서 완벽한 솔루션을 제공합니다. 96개의 샘플을 1시간 안에 분석할 수 있는 high- throughput 장비로 효율성을 극대화 시킵니다. 또한 사용자 중심의 쉽고 편리하고 설계된 소프트웨어는 장비 운용의 편의성을 제공할 뿐만 아니라 강력한 확장성을 가지고 있어 데이터 관리의 효율을 극대화합니다.

RNA 분석을 위한 Caliper RQS

피크 높이, 피크 면적, 농도등과 같은 RNA 메트릭스는 각 샘플에 대한 RQS (RNA 품질 평가 점수) 점수를 결정하는 데 사용됩니다. Caliper RQS는 RNA 샘플의 품질 수준을 계산하는 점수입니다. RQS는 Agilent의 RIN (RNA 무결성 번호)과의 연관성이 검증 되었으며 동일한 0 - 10 스케일 등급을 준수하고 있습니다. 같은 샘플로 LabChip GX와 Agilent's Bioanalyzer 2100 두 장비에서 모두 측정하여 RQS와 RIN을 비교하였을 때 모두 10% 편자를 보였습니다. Caliper RQS에 대한 보다 자세한 내용을 보려면 'RNA Quality Score (RQS) Calculation and Correlation to RIN' 참조 섹션을 통해 제공하는 LabChip GX의 응용노트 402 참조하시기 바랍니다.

규정 준수

LabChip GxP Software를 사용하는 Caliper사의 LabChip GX/GXII 장비는 Caliper Sipper Chip technologies를 이용한 DNA, RNA 또는 단백질 분석을 자동화 하기 위해 컴퓨터화된 시스템으로 디자인되어있습니다. 이 시스템에서는 전자 기록에 대한 접근은 권한이 있는 담당자로만 작성, 수정, 보관할 수 있도록 제한하고 전자 기록과 링크되어 전자서명을 수행하게 되어있습니다. 이러한 규제가 법으로 나타난 것이 미국 FDA의 21 CFR Part 11입니다. 이는 전자기록, 전자서명이 신뢰성이 있고 기존 종이기록, 수기서명과 동일하기 위한 기준을 제시합니다. 따라서 FDA 의 규정 내에서 만들어지고 수정되고 유지되고 보관되고 조회되고 보내어지는 전자적인 형식의 기록에 적용됩니다. 21 CFR Part 11 규정에 적합하도록 시스템을 운영하기 위해서, 또는 시스템을 변경하여 재구성하기 위해서 기술적인 측면에서 포함하고 있는 사항은 account management, 접근통제, 드라이브 확인, 기록복사 및 보유 등이 있습니다.
  • 사용자 계정 관리
  • 추적 검사
  • 전자 서명 컨트롤
  • 중앙 데이터 저장소

제품 용도

DNA 분석

  • DNA 단편의 정량 및 검출
  • PCR
  • RT-PCR
  • DNA Sequencing
  • Genotyping
  • Genomic DNA 품질 평가

RNA 분석

  • RNA 품질 평가 및 정량
  • Microarrays
  • qRT-PCR
  • Biobanking
  • Sequencing

Exome capture

Sequencing library preparation workflows



LabChip GXII

단백질 분석 및 정량을 위한 완벽한 솔루션

  • 빠른 최적화를 위한 단백질 샘플의 정확한 분석
  • 수 초 내 분자량, 농도 및 순도 정량
  • LabChip DNA와 RNA assay 호환
  • 96, 384 well plate 호환
  • LabChip GX 소프트웨어와 함께 포괄적이고 정량적 분석 가능
LabChip GXII는 단백질 샘플의 일관성 있고 정확한 분석을 위한 완벽한 솔루션이며, 단백질 연구 사용자를 위한 이상적인 장비입니다. LabChip GXII는 정량적인 단클론 항체의 적가, 단백질 발현 조건 최적화, IgG N-glycan의 고속 프로파일 검사 연구 등의 목표를 가속하고 달성하기 위한 완벽한 benchtop 형태의 장비입니다. Microfluidics 기술을 활용하는 LabChip GXII는 SDS 페이지 젤을 처리하기 위해 필요로 하는 시간적 소모를 제거하고, 적은 비용과 시간으로 우수한 결과를 제공합니다. 속도, 정확성 및 쉬운 운용이 가장 중요한 항목일 경우에 LabChip GXII가 적합합니다. 이 장비는 샘플 처리에 소요되는 병목현상을 철저하게 제거하고 효율성을 개선하여 하나의 샘플을 40초 이내에 처리 가능하며, 96개의 단백질 샘플을 처리하는데 약 한시간이 소요됩니다. 또한 데이터 분석을 위한 LabChip GX 소프트웨어가 포함되어 있습니다. 이 전문적인 데이터 관리 프로그램을 통해 electropherogram 또는 가상 젤 이미지 결과를 시각화할 수 있습니다. 또한, 스프레드 시트 형식으로 쉽게 내보낼 수 있는 표 형태로 데이터를 제공합니다.

제품 용도

단백질 분석

  • 단백질 분석, 크기 및 정량
  • 단백질 발현 kits의 최적화
  • 단클론 항체 생산
  • 단백질 결정화 및 결정학
  • 재조합단백질 정량
  • 고성능 N-Glycan Profiling
  • Protein Charge Variant Assay (CZE)
  • DNA 분석(LC-GX 에서 분석할 수 있는 모든 DNA Assay 진행 가능함)
  • RNA 분석(LC-GX 에서 분석할 수 있는 모든 RNA Assay 진행 가능함)

특징 및 장점

  • 양적 측정과 농도
  • 96 and 384 well 잘 호환됨
  • 30 ~ 60 초 샘플 처리
  • Hit picking 가능
  • 자동화 호환
  • 통합 바코드 리더를 통한 샘플 추적
  • Class I 제품

Software

  • 다중 데이터 보기: electropherogram, 가상화 젤 이미지 및 요약 테이블
  • 사용자 정의 데이터 분석을 위한 유연하고 프로그램 가능한 다중 변수 필터링
  • 자동적으로 ID와 관심 샘플 추출
  • RNA의 품질을 통계적으로 해석하고 평가함
  • 관심 있는 DNA 절편을 감지함
  • 무제한 소프트웨어 라이센스
  • LIMS 호환됨
  • 손쉬운 Excel 데이터로 출력
  • GxP 보안 키트 규제 준수 지원

Physical specifications

Dimension (mm) 464 (W) x 464 (H) x 649 (D)
Weight (kg) 45.5 kg
Sample capacity/size 384, 96 well plate / 0.2 ml tubes
Sample volume 20 – 40 µl
Input voltage 100/110/230 V AC
Frequency 50 – 60 Hz
Power 460 VA (460 W)
Operating temperature 10°C – 40°C (50 - 104 ℉)
Operating humidity 5% – 85% relative, non-condensing
Communication USB 2.0 high speed
Operating OS Windows XP, Windows 7 for English version

Assay specifications

LabChip GX DNA, RNA
LabChip GXII DNA, RNA, Protein, Glycans


Assay   Size Range Linear Range Sizing Accuracy Sensitivity Run time
(per sample)
HT DNA 1 K DNA 25 bp - 1 kb 0.1-  50 ng/µl per fragment ± 10% 0.1 ng/µl 68 secs
HT DNA 5 K DNA 100 bp - 5 kb 0.25 - 50 ng/µl per fragment ± 10% 0.25 ng/µl 30 secs
HT DNA 12 K DNA 100 bp - 12 kb 0.25 - 50 ng/µl per fragment ± 10% 0.25 ng/µl 61 secs
HT DNA high sensitivity DNA 50 bp - 5 kb 10 - 500 pg/µl per fragment from 50 bp to 2 kb
50 - 500 pg/µl per fragment form 2 kb to 5 kb
100 pg/µl - 5 ng/µl for smears
± 10% 5 pg/µl per fragment
100 pg/µl for smears
68 secs
HT RNA RNA 100 bp - 6 kb 25 - 250 ng/µl - high range
5 - 50 ng/µl - low range
< ± 30% 5 ng/µl 80 secs
HT protein
express
(LabChip GXII only)
Protein 14 - 200 kDa
(up to 600 kDa)
5 - 2000 ng/µl per fragment ± 20% 5 ng/µl 41 secs
Protein charge variant
(LabChip GXII only)
mAb PI 7.0 - 9.5 Reproducibility
CV < 5% for varying concentration form 1-3 mg/ml.
CV < 3% at constant concentration
Carryover
< 0.5%
0.5 mg/ml 68 secs
90 secs
110 secs
Glycan profiling
(LabChip GXII only)
mAb Neutral glycans found on Mabs. Some charged glycans may run outside of our usable range. Reproducibility
CV < 2.5%
Carryover
< 0.5%
1.25 mg/ml 45 secs


DNA 분석

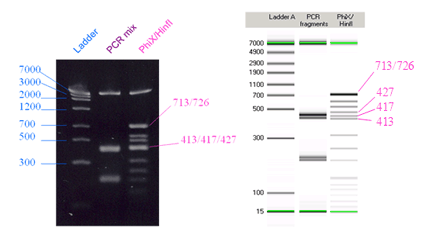

5 K DNA assay 분해능 비교 - 2% 슬랩 젤 과 DNA 5 K assay
Labchip

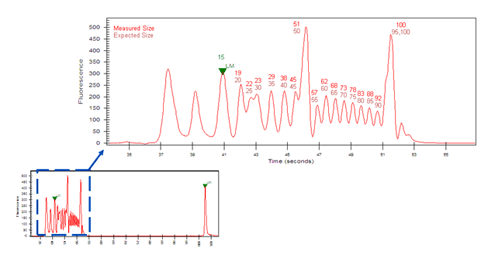

1 K high resolution DNA assay
Labchip

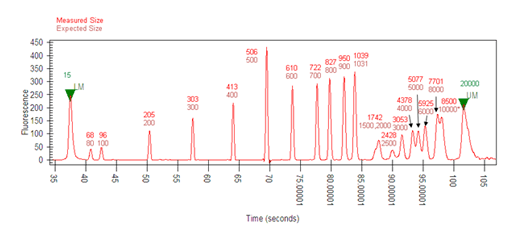

12 K high esolution DNA assay
Labchip

Genomic DNA assay
Labchip

분자 진단 분석

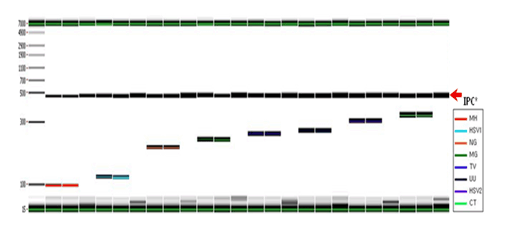

STD 8종 검출 시스템 (바이오니아 분자 진단 제품)
Labchip
  • AccuPower® CT PCR Kit
  • AccuPower® HSV2 PCR Kit
  • AccuPower® UU PCR Kit
  • AccuPower® TV PCR Kit
  • AccuPower® MG PCR Kit
  • AccuPower® NG PCR Kit
  • AccuPower® HSV1 PCR Kit
  • AccuPower® MH PCR Kit

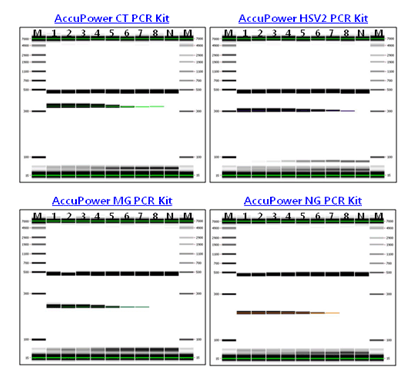

검출 감도 테스트
Labchip
*M; DNA marker 1; 1X10(copies/rxn) 2; 1X107 3; 1X106 4; 1X105 5; 1X104 6; 1X103 7; 1X102 8; 1X101 N; Non template control

RNA assay

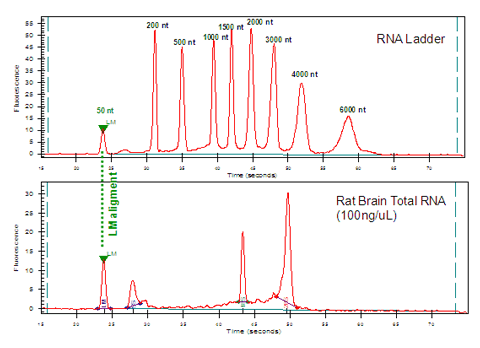

RNA ladder 및 쥐 뇌에서의 총 RNA electropherogram
Labchip

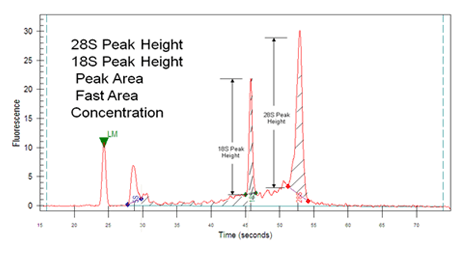

Lower marker (LM) - 각 샘플간 이동 시간의 변화가 발생할 경우 기준점이 되어 데이터를 정렬
Ladder peaks (LM 포함)는 크기와 농도 정의 - 각 시료 피크의 크기와 농도를 Caliper RQS 수식을 통하여 계산
rRNA (5 S, 18 S, 28 S)의 자동 정의 - 각 well의 측정 결과를 자동으로 데이터 분석 및 결과 도출
Labchip

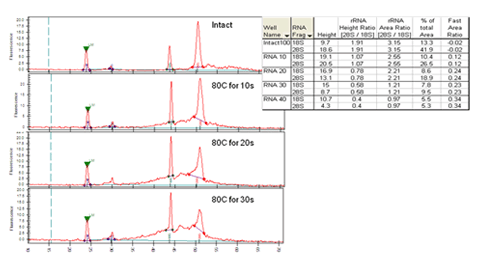

퇴화한 RNA 샘플 검출에 사용된 정량 분석의 예
Labchip
RNA의 품질에 의해 평가:
  • 28 S/18 S 높이 비율
  • 28 S/18 S 면적 비율
  • 총 면적에서의 28 S 부분
  • 총 면적에서의 18 S 부분
  • 빠른 면적 비율
  • 28 S 검출된 단편
  • 18 S 검출된 단편

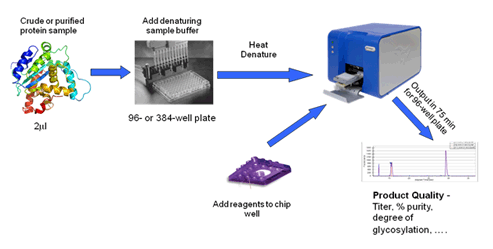

Protein assay

Labchip

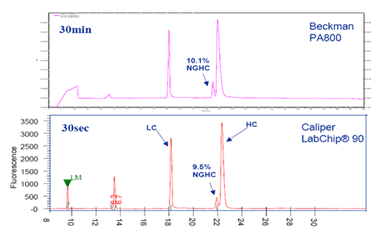

기존의 CE-SDS vs LabChip: Reduced mAb
Labchip
Chen X. et al. Microchip assays for screening monoclonal antibody protein quality.
Electrophoresis, 29 (2008) 4993-5002

전통적인 분석법:
e.g. 기존의 CE-SDS (단편의 순도를 결정 하기 위함)
  • ~ 30 분 (한 샘플 당 분석 시간) + 20 분 (모세관 세척 및 준비 시간)
  • 대략 하루에 20개의 샘플 분석 (하나의 장비 기준)

LabChip CE-SDS:
  • 샘플 당 40초 분석 (CE-SDS에 비해 70배 빠름)
  • 하나의 장비로 하루에 > 1200 샘플 처리

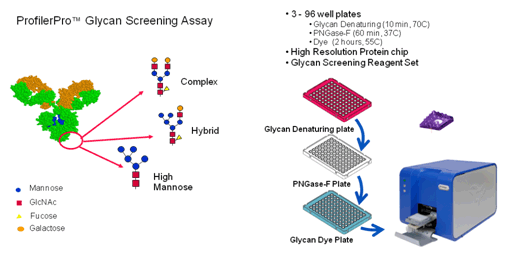

Glycans assay

Labchip

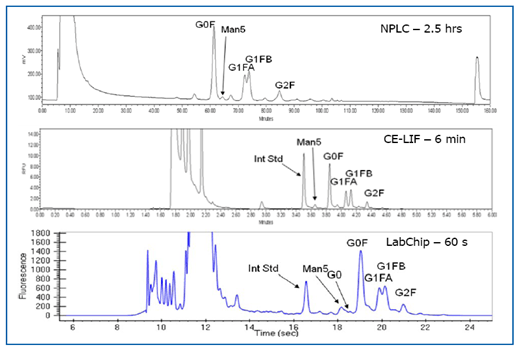

N-Glycan의 LabChip과 NPLC, CE-LIF 분석 비교
Labchip
LabChip 분석 결과 NPLC보다 6배 빠르고, CE-LIF에 비해 160배 빠른 결과를 보여줍니다. 2-AB 라벨된 NPLC 분석 (맨위), APTS 라벨된 CE-LIF 분석 (중간), 형광 라벨된 LabChip N-Glycan 프로파일링 분석 (아래). Pfizer Inc., Chesterfield, MO. 자료 제공

Protein Charge Variant Assay(CZE)
Labchip
Capillary Zone Electrophresis(CZE) 방식을 이용하여 protein 의 pI 값을 기준으로 basic과 acidic peak을 분리 비교 분석할 수 있습니다.

References:

LabChip 90 / LabChip GX / LabChip GXII
http://caliperls.com/support/reference-library/publications/microfluidics

2010
Stability of IgG Isotypes in Serum mAbs, Landes Bioscience, Volume: 2:3 Pages: 1-12;. May/June: 2010. Correia, I Development of a capillary gel electrophoresis method for monitoring disulfide isomer heterogeneity in IgG2 antibodies, Electrophoresis, Volume: 31. Issue: Pages: 448-458. Year: 2010. Lacher, N.

2009
A Predictive High-Throughput Scale-Down Model of Monoclonal Antibody Production in CHO Cells, Biotechnology and Bioengineering, Volume: 104. Issue: 6. Pages: 1107-1120. Year: 2009. Legmann R A High Throughput Dimer Screening Assay for Monoclonal Antibodies Using Chemical Cross-linking and Microchip Electrophoresis, Jrnl. Chromatography B, Volume: . Issue: . Pages: . Year: 2009. Xiaoyu Chen and Gregory C. Flynn The effect of Fc glycan forms on human IgG2 antibody clearance in humans, Glycobiology, Volume: 19. Issue: 3. Pages: 240-249. Year: 2009. Xiaoyu Chen, Y Diana Liu, and Gregory C Flynn Multiplex Assay for Simultaneously Typing and Subtyping Influenza, Jrnl. of Clinical Microbiology Volume: 47. Issue: 2. Pages: 390-396. Year: 2009. Ying Huang, Huong Tang,1 Stuart Duffy, Yuwen Hong,1 Sylvia Norman,Madhu Ghosh Designing experiments for high-throughput protein expression, Methods Mol Biol, Volume: 498. Issue: . Pages: 19-29. Year: 2009. Chambers SP, Swalley SE. E. coli and insect cell expression, automated purification and quantitative analysis., Methods Mol Biol, Volume: 498. Issue: . Pages: 143-156. Year: 2009. Chambers SP, Fulghum JR, Austen DA, Lu F, Swalley SE.

2008
Small-scale, semi-automated purification of eukaryotic proteins for structure determination., J Struct Funct Genomics, Volume: 8. Issue: 4. Pages: 153-166. Year: 2008. Frederick RO, Bergeman L, Blommel PG, Bailey LJ, McCoy JG, Song J, Meske L, Bingman CA, Riters M, Dillon NA, Kunert J, Yoon JW, Lim A, Cassidy M, Bunge J, Aceti DJ, Primm JG, Markley JL, Phillips GN Jr, Fox BG. Wheat germ cell-free translation, purification, and assembly of a functional, Protein Expr Purif. Volume: 62. Issue: 2. Pages: 171-178. Year: 2008. Michael A. Goren , Brian G. Fox Microchip assays for screening monoclonal antibody product quality., Electrophoresis, Volume: 29. Issue: 24. Pages: 4993-5002. Year: 2008. Chen X, Tang K, Lee M, Flynn GC. Human IgG2 Antibody Disulfide Rearrangement in Vivo, J Biol Chem., Volume: 283. Issue: 43. Pages: 29266-72. Year: 2008. Liu YD, Chen X, Enk JZ, Plant M, Dillon TM, Flynn GC. Managing the Analytical Life-Cycle for Biotechnology Products, BioProcess International, Volume: . Issue: . Pages: 12-19. Year: 2008. Izydor Apostol Mocr: a novel fusion tag for enhancing solubility that is compatible with structural biology applications., Protein Expr Purif., Volume: 63. Issue: 1. Pages: 40-49. Year: 2008. DelProposto J, Majmudar CY, Smith JL, Brown WC.

2007
Development of a protease production platform for structure-based drug design., Curr Protein Pept Sci., Volume: 8. Issue: 5. Pages: 439-445. Year: 2007. Fox T, Brennan D, Austen DA, Swalley SE, Coll JT, Raybuck SA, Chambers SP. A Full-Genomic Sequence-Verified Protein-Coding Gene Collection for Francisella tularensis, PLoS ONE, Volume: . Issue: . Pages: e577. Year: 2007. Tal Murthy, Andreas Rolfs, Yanhui Hu, Zhenwei Shi, Jacob Raphael, Donna Moreira, Fontina Kelley, Seamus McCarron, Daniel Jepson, Elena Taycher, Dongmei Zuo, Stephanie E. Mohr, Mauricio Fernandez, Leonardo Brizuela, Joshua LaBaer Enhanced Bacterial Protein Expression During Auto-Induction Obtained by Alteration of Lac Repressor Dosage and Medium Composition, Biotechnol Prog., Volume: 23. Issue: 3. Pages: 585-598. Year: 2007. Blommel PG, Becker KJ, Duvnjak P, Fox BG. Functional Protein Microarrays in Drug Discovery, 2007, edited by Predki, Paul F., Pages 3–21, "High-Throughput Gene Cloning Using the Gateway® Technology", Scoff N. Peterson, Patrick Burr, Getahun Tsegaye, and Pratap Venepally, CRC Press

2006
Screening factors effecting a response in soluble protein expression: formalized approach using design of experiments., Anal Biochem, Volume: 351. Issue: 1. Pages: 122-127. Year: 2006. Swalley SE, Fulghum JR, Chambers SP.

Manual

• (LabChip GX/GXII User manual)

• (HT DNA User guide)

• (HT DNA Dual Protocol User Guide)

• HT DNA Dual Protocol Quick Guide)

• (HT DNA High Sensitivity User Guide)

• (HT DNA High Sensitivity Quick Guide)

• (Genomic DNA User Guide)

• (Genomic DNA Quick Guide)

• (HT RNA Assay User Guide)

• (HT RNA Assay Quick Guide)

• (HT Protein Express User Guide)

• (HT Protein Express Quick Guide)

• (HT N-Glycan profiling User Guide)

• (HT N-Glycan Profiling Quick Guide)

• (HT Protein Charge Variant User Guide)

• (HT Protein Charge Variant Quick Guide)


MSDS


Brochure

• (LabChip GX/GXII)


Quality Assurance

Labchip

본 장비는 FCC(미국 연방 통신위원회) 규정 제 15조를 준수합니다. 작동은 다음 두 조건이 적용됩니다:

  • 본 장비는 유해한 전파방해를 발생할 수 없습니다.
  • 본 장비는 의도되지 않은 오작동을 일으킬 수 있는 방해전파를 포함한, 대부분의 방해전파를 수용할 수 있어야 합니다.
Labchip

본 장비는 모든 CE 규정 및 요구 사항을 준수합니다.

Labchip

품질 경영 시스템 규정 및 요구 사항을 준수합니다.








LabChip GX and GXII

Cat. No. Product Description Price
122000 LabChip GX system 전화 문의
124582 LabChip GX II system

주문정보

 P/N 제품명 가격
760435 HT DNA 5K/RNA/CZE LabChip 전화 문의
CLS760675 DNA 5K Reagent Kit, Dual Protocol
760410 RNA Reagent Kit
760517 HT DNA 1K/12K/HiSens(Extended Range) LabChip
CLS760673 DNA 1K Reagent Kit, Dual Protocol
CLS760672 DNA HiSens Reagent Kit, Dual Protocol
760569 DNA 12K Reagent Kit
CLS760635 Genomic DNA Reagent Kit
760499 HT Protein Express LabChip
760328 HT Protein Express Reagent Kit
760498 Pico Protein Express Reagent Kit
760524 HT High Resolution LabChip
760525 Glycan Reagent Kit
760523 ProfilerPro Glycan Release and Labeling Kit
CLS760670 HT Protein Charge Variant Reagent Kit
소프트웨어
128430 LabChip GX Version 3 Software 전화 문의
125416 LabChip GxP Security Kit
