Exicycler™ 96


Exicycler96
Exicycler™ 96

Exicycler™ 96은 96 well에서 시료를 동시에 검사하는 Real-Time PCR 장비입니다. 본 장비는 Reference dye에 의한 normalization이 없이도 96 well 간의 편차 없이 각 well당 5개의 형광값을 정밀하게 측정할 수 있는 성능을 가지고 있으며, 분자진단을 적합한 전용 진단용 소프트웨어를 제공하여 신뢰성 높은 분자진단 결과를 얻을 수 있습니다.

Exicycler96

Benefits

  1. LT(Light Tunnel) 기술을 사용한 균일한 광학계
    LT 기술로 reference dye 가 없이 well 간 편차가 없이 정확하게 실험을 수행할 수 있습니다.
    *특허: 한국등록특허 KR 794703, 미국등록특허 US 8139210, 일본등록특허 JP 4751821
  2. Real 5-color Multiplexing
    5종류의 filter set이 장착되어 있어 5-multiplex PCR이 가능하며, 형광 probe간 간섭을 줄이기 위해 정밀 band pass filter를 사용하였습니다. 특히 reference dye로 사용되는 ROX dye를 사용하지 않고 실험이 가능하므로 실제 5개의 probe 모두를 multiplex PCR로 활용할 수 있습니다.
  3. 실시간 분석 가능
    Melting curve 분석기능을 이용하여 실시간으로 PCR amplicon들의 melting point를 측정할 수 있습니다.
  4. 빠르고 신속한 분석 가능
    2D CCD 카메라가 96 well의 형광데이터를 동시에 수집하므로 well 간의 편차 없이 빠르게 측정 가능합니다.
  5. Temperature Gradient function
    40~75℃ 범위에서 1~20℃까지 온도 gradient가 가능하여 PCR annealing 온도를 한번에 찾을 수 있습니다.
  6. Wide linear dynamic range
    Detection dynamic range가 109 이상으로 넓습니다.
  7. 사용하기 편리한 전용 진단software
    사용자 중심의 GUI를 적용하여 편리하고 쉽게 실험을 디자인할 수 있고 결과를 분석할 수 있습니다.

Features

  1. Well간 편차를 없애기 위한 LT광학 설계
    Plate상의 well 간 편차가 생기는 기존 장비들의 단점을 보완하고자 자체개발한 독창적인 특허기술인 LT(Light Tunnel) 기술을 적용하였기 때문에 reference dye 사용없이 정확한 실험결과를 얻을 수 있습니다.
    (특허: 한국등록특허 KR 794703, 미국등록특허 US 8139210, 일본등록특허 JP 4751821)

    Exicycler96
  2. 높은 재현성을 갖는 0.5 Ct 이내의 Ct 편차
    LT(Light Tunnel) 기술을 적용하여 96 well 전체 well 간의 편차를 제거함으로써, Ct값 편차가 0.5 cycle 이내로 재현성 있는 검사 결과를 얻을 수 있습니다.
    Exicycler96
  3. True 5-Color Multiplexing
    Exicycler™ 96은 별도의 보정 작업 없이 5개의 filter sets을 모두 사용하여 5 color multiplexing이 가능합니다. 진단 검사 시약에서 일반적으로 사용하는 형광 signal을 검출할 수 있기 때문에 추가적으로 광학필터를 설치할 필요가 없습니다.
    Exicycler96
  4. well 동시 측정
    96 well plate의 well간의 측정시간의 차이에 따른 편차(Time-leg)를 없애기 위해 모든 well의 형광 data를 2D CCD sensor를 통해 동시에 측정합니다.
  5. 광원 사용
    본 장비에서는 고출력 램프인 short-arc lamp를 사용하여 여기광의 밝기가 뛰어나 높은 민감도로 시료를 검출합니다. 또한 할로겐 램프에 비해 수명이 길고 안정된 광원으로서 다양한 파장대의 형광을 사용하는데 적합합니다.
  6. 진단 시스템(Self- diagnostics)
    시스템의 고장 유무를 실험 전에 확인하는 자체 진단기능을 보유하고 있어, 검사 중 발생될 문제점과 그에 따른 검체의 손실을 사전에 방지할 수 있도록 하였습니다.

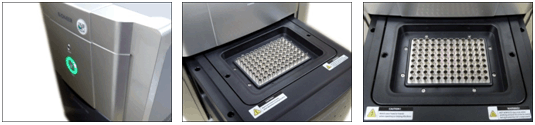

  7. Door 자동 개폐 기능 탑재
    Door의 자동 개폐 기능을 채용하여 작동의 편리함을 부여함과 동시에 전자동화 시스템에 적용할 수 있는 장비입니다.
  8. Wide Linear Dynamic Range
    Detection range는 101~109 copies로 넓어, 저농도 및 고농도의 검체가 섞어있는 경우에도 진단 검사가 가능합니다.
    Exicycler96
  9. 사용하기 편리한 전용 진단software
    사용자 중심의 GUI를 적용하여 편리하고 쉽게 실험을 디자인할 수 있고 전용 진단 소프트웨어를 통해 검사 결과가 자동으로 분석됩니다.

Specifications

구분 항   목 내   용
Bath Block Part 온/냉각 방식 Peltier(열전소자)
온도 범위 4℃~ 99.9℃
온도 정확도(accuracy) ± 0.3℃
온도 균일성(uniformity) ± 0.5℃
온도 증감 속도 최대 2.5℃/sec
온도 증감 제어 0.1℃/sec step
Gradient 범위 1~20°C
HOT LID Part HOT LID 온도 범위 90~120℃범위 내 설정
Optical Part Excitation Filter(nm) 490/520/550/580/640
Emission Filter(nm) 520/550/580/610/670
Light Source UHP short arc lamp
소비전력 120W ± 10%
LAMP 수명 2000~4000hour
Sensor 2D CCD
전원 정격 전원 전압 100-240VAC
주파수 50/60Hz
소비전력 850W
사용 환경 온도 15~30℃
습도 20~80%, no condensation
소프트웨어를 위한
시스템사양
PC사양 CPU: 3.0Ghz이상
Memory: 1GB이상(최소512MB)
HDD: 20GB이상
**정보통신부MIC 인증제품사용
OS Win XP, Win 7 (32-bit OS only)
픽셀 1280 * 1024, 256colors 이상
PC 인터페이스
프로토콜
통신방식 USB2.0 high speed
전격에 대한 보호형식 1급기기
보호정도 B형기기

References:

Ref.# Reference
0012 Importance of Sox2 in maintenance of cell proliferation and multipotency of mesenchymal stem cells in low-density culture
D. S. Yoon*,†, Y. H. Kim†, H. S. Jung†, S. Paik*,† and J. W. Lee*,†
*Brain Korea 21 Project for Medical Science, Yonsei University, Seoul, South Korea and †Department of Orthopaedic Surgery, Yonsei University College of Medicine, Seoul, South Korea
Cell Prolif., 2011, 44, 428–440
• More information
0011 Gene expression profiling: Canonical molecular changes and clinicopathological features in sporadic colorectal cancers
Jin Cheon Kim, Seon Young Kim, Seon Ae Roh, Dong-Hyung Cho, Dae Dong Kim, Jeong Hyun Kim and Yong Sung Kim.
World J Gastroenterol. 2008 Nov 21;14(43):6662-6672.
• More information
0010 CpG methylation in exon 1 of transcription factor 4 increases with age in normal gastric mucosa and is associated with gene silencing in intestinal-type gastric cancers
Seung-Kyoon Kim, Hay-Ran Jang, Jeong-Hwan Kim, Mirang Kim, Seung-Moo Noh, Kyu-Sang Song, Gyeong Hoon Kang, Hee Jin Kim, Seon-Young Kim, Hyang-Sook Yoo and Yong Sung Kim.
Carcinogenesis. 2008 Aug;29(8):1623-1631. Epub 2008 Jul 16.
• More information
0009 Dissection of the essential steps for condensin accumulation at kinetochores and rDNAs during fission yeast mitosis
Norihiko Nakazawa, Takahiro Nakamura, Aya Kokubu, Masahiro Ebe, Koji Nagao and Mitsuhoro Yanagida.
J Cell Biol. 2008 Mar 24; 180(6):1115-1131.
• More information
0008 Epigenetic inactivation of protein kinase D1 in gastric cancer and its role in gastric cancer cell migration and invasion
Mirang Kim, Hay-Ran Jang, Jeong-Hwan Kim, Seung-Moo Noh, Kyu-Sang Song, June-Sik Cho, Hyun-Yong Jeong, Jim C. Norman, Patrick T. Caswell, Gyeong Hoon Kang, Seon-Young Kim, Hyang-Sook Yoo and Yong Sung Kim.
Carcinogenesis. 2008 Mar;29(3):629-637. Epub 2008 Feb 17.
• More information
0007 Differential expression profile of genes encoded in a genome segment of Cotesia plutellae bracovirus in a parasitized host, Plutella xylostella
Wael GAD, Jae Young Choi, Yeon Ho Je and Yonggyun Kim.
Entom Res. 2008; 38:77-86.
0006 Testicular expression of steroidogenic enzyme genes is related to a transient increase in serum 19-nortestosterone during neonatal development in pigs
Nag-Jin Choi, Jin Hee Hyun, Jae Min Choi, Eun Ju Lee, Kyung Hyun Cho, Yunje Kim, Jongsoo Chang, Il Byung Chung, Chung Soo Chung and Inho Choi.
Asian-Aust J Anim Sci. 2007 Dec;20(12):1832-1842.
0005 A novel culture technique for human embryonic stem cells using porous membranes
Sinae Kim, Seong Eun Ahn, Jae Ho Lee, Do-Seon Lim, Kwang-Soo Kim, Hyung-Min Chung and Soo-Hong Lee.
Stem Cells. 2007 Oct;25(10):2601-2609. Epub 2007 Jul 12.
• More information
0004 Identification of genes related to Parkinson's disease using expressed sequence tags
Jeong-Min Kim, Kyu-Hwa Lee, Yeo-Jin Jeon, Jung-Hwa Oh, So-Young Jeong, In-Sung Song, Jin-Man Kim, Dong-Seok Lee and Nam-Soon Kim.
DNA Res. 2006 Dec 31;13(6):275-286. Epub 2007 Jan 8.
• More information
0003 Antioxidants ameliorate the expression of vascular endothelial growth factor mediated by protein kinase C in diabetic podocytes
Eun-Young Lee, Choon Hee Chung, Jung Hyun Kim, Hea-Jung Joung and Sea Yong Hong.
Nephrol Dial Transplant. 2006 Jun;21(6):1496-1503. Epub 2006 Feb 16.
• More information
0002 AtRTPrimer: database for Arabidopsis genome-wide homogeneous and specific RT-PCR primer-pairs
Sangjo Han and Dangsup Kim.
BMC Bioinformatics. 2006 Mar 30;7:179.
• More information
0001 GLR1 plays an essential role in the homeodynamics of glutathione and the regulation of H2S production during respiratory oscillation of Saccharomyces cerevisiae
Ho-Yong Sohn, Eun-Joo Kum, Gi-Seok Kwon, Ingnyol Jin, Claire A. Adams and Hiroshi Kuriyama.
Biosci Biothchnol Biochem. 2005 Dec; 69(12):2450-2454.
• More information

Brochure

Exicycler™ 96 - Brochure


Quality Assurance

Bioneer is the holder of Quality Management System Certificates for the following standards.

• KGMP 제2805호 - certificate

• ISO 9001 - certificate

• EN ISO 13485 - certificate

• EC Directive 98/79/EC - certificate


Technical support

Email: exicycler-support@bioneer.co.kr


Cat No. Product Description 허가사항
A-2060 Exicycler™ 96 제09-40호
