ExiStation™

ExiStation™(제인 17-4669호)는 Real-Time qPCR기술을 이용한 자동 분자 진단 시스템입니다. ExiStation™은 임상 샘플로부터 핵산을 추출하는 자동 핵산 추출 장비인 ExiPrep™ 16 Dx 3대와 실시간 유전자 증폭 정량장비 Exicycler™ 96 1대로 구성된 통합형 시스템입니다.

Inquire
카탈로그 번호
A-2200

특장점

  • 3대의 ExiPrep™16 Dx와 1대의 Exicycler™ 96으로 구성된 통합형 시스템으로 다양한 검체 동시 처리 및 구성 기기 개별 운영으로 적용 분야 확대 사용
  • 동시에 48개의 검체에 대해 핵산 추출과 진단 검사 가능
  • 최대 6종의 진단검사를 DNA/ RNA 구분 없이 동시에 수행 가능
  • 추출된 핵산 및 진단 키트의 보관을 위한 냉장 기능 추가
  • 시약 이송 중 교차오염 방지를 위한 시약 흘림 방지 기능
  • 추출된 핵산을 바로 진단 키트와 혼합함으로써 추가적인 pipetting 없이 곧바로 실험 가능

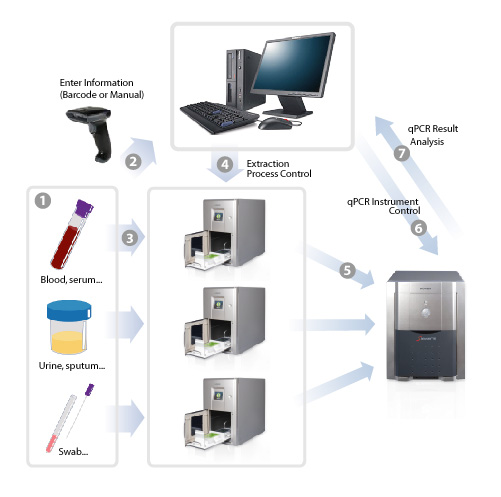

Workflow Overview

Sample Result

1. 환자로부터 검체 채취

2. 각 환자별 검체 분류 및 검사 항목 등의 정보 입력

3. ExiPrep™ 16 Dx에 검체 및 NTC, PC 분주

4. ExiStation™ Manager Software를 이용하여 전자동 핵산 추출/분자 장비 동작 제어

5. 핵산 추출 완료 후 추출된 핵산이 들어있는 진단 키트를 Exicycler™ 96에 장착

6. ExiStation™ Manager Software를 이용하여 real-time PCR 장비 동작 제어

7. ExiStation™ Manager Software를 이용하여 real-time PCR 결과 분석


ExiPrep™ 16 Dx

Dimensions (W X H X D) 320 mm x 500 mm x 535 mm
Weight 27 kg
Temperature range 15 – 30°C
Humidity range 20 - 80%, no condensation
Operating system Standalone or PC
User interface 320 x 240 touch screen graphic LCD
Input voltage 100 – 240 VAC
Frequency 50 / 60 Hz
UV sterilization 15 minute cycle
Network support TCP/IP protocol
Heat block 40-90℃
Cooling Block 6 ℃


Exicycler™ 96

Physical specifications
Dimension (㎜) 355(W) * 540(D) * 470(H)
Weight (㎏) 30 ㎏
Sample capacity size 96 well plate/ 0.2 ㎖ micro tubes
Sample volume 20~50 ㎕
(50 ㎕ recommended)
Input voltage 100 ~ 240 VAC
Frequency 50 / 60 ㎐
Power 850 Watts (Fuse : 250 V, F10AL)
Operating specifications
Method Heating / Cooling Peltier
Temperature range 4.0°C ~ 99.9°C
Temperature accuracy ± 0.3°C
Temperature uniformity ± 0.5°C
Ramping rate Max 2.5°C/sec
Lid temperature 90 ~ 120℃ 범위 내 설정
Gradient range 1°C ~ 20°C
Temperature increment range 0.1°C ~ 9.9°C
Time increment range 1sec ~ 60sec
Ramp rate control 0.1℃/sec 단위 설정
Operating temperature 15°C ~ 30°C
Operating humidity 20% ~ 80%, no condensation
Communication USB 2.0 high speed
Operating system Windows XP & Window 7 (32 bit OS only) for English or Korean version
Optical parts
Light source Short arc 램프
Wattage 120 W
Lamp life time 3,000 시간
Sensor 2D CCD
Excitation Filter / Emission Filter 5 Set


* 본 제품의 제원은 성능 개선을 위하여 사전 통보 없이 변경될 수 있습니다.


Cat No. Product Description 허가사항
A-2200 ExiStation 제허 10-987호

Quality Assurance

Bioneer is the holder of Quality Management System Certificates for the following standards.

• ISO 13485 - certificate
