ExiProgen™

ExiProgen™은 DNA부터 단백질을 전자동으로 합성하는 장비입니다. 단백질을 coding 하는 DNA와 단백질 합성키트를 장착하고 ExiProgen™을 가동시키면, in-vitro transcription과 translation을 자동으로 수행합니다. 이렇게 생성된 단백질을 affinity chromatography법을 이용하여 자동 정제함으로써 90% 이상의 순수한 단백질을 6시간 내에 얻을 수 있으며, 한번에 최대 16종까지 만들어 낼 수 있습니다. 또한 세포주에서 높게 발현된 affinity tagged protein을 고순도로 정제할 수 있습니다.

Inquire
카탈로그 번호
A-5041

ExiProgen™를 이용하여 RNA/DNA를 고순도로 자동정제할 수 있습니다. 최적화된 protocol에 의해 다양한 시료 (whole blood, tissue, cell, bacteria, plant 등)로부터 고품질 (RNA Quality Score>9.0)의 핵산을 정제할 수 있으며, 이러한 시료들을 각각의 키트와 함께 장착한 후 가동시키면 최대 16종의 시료로부터 RNA 또는 DNA를 정제합니다.

ExiProgen™은 바이오니아의 독창적 기술을 사용하여 개발되었으며 compact한 size, 정밀한 pipetting system, cooling/heating system, contamination shield 등이 구비되어 있는 첨단장비로서, 적절한 kit와 함께 사용하시면 신뢰성 높은 실험 결과를 얻을 수 있습니다.

ExiProgen™은 BIO 2.0 Innovation을 주도하는 21세기 생명공학 연구실을 위한 필수장비입니다.


Features and Benefits

다양한 시료와 타겟에 최적화된 핵산 및 단백질 합성 protocol 내장
ExiProgen™에는 900여 개의 단백질합성 및 핵산추출/정제용 protocol이 내장되어 있습니다. ExiProgen™ 이 지원하는 단백질합성 및 핵산추출/정제용 protocol은 단백질 합성과 정제하고자 하는 다양한 생체시료에 맞게 최적화 되어 있으므로 누구나 재현성 있는 실험을 수행할 수 있습니다.


Cooling reaction block
ExiProgen™은 cooling reaction block을 장착하고 있어 elution tube rack을 10℃ 이하로 유지시킬 수 있습니다. ExiProgen™은 cooling block을 사용하여 낮은 온도를 유지시킴으로써 열에 의한 단백질 변성을 최소화 시킵니다.


Magnetic block & heating block
ExiProgen™은 핵산 추출 및 단백질 정제의 효율을 높이기 위하여 magnetic block과 heating block이 장착되어 있습니다. Magnetic block에 의해 자성입자들을 균등하고 빠르게 control 하여 고순도, 고효율로 핵산추출 및 단백질정제를 수행할 수 있습니다. 핵산추출과 같이 필요할 경우에 heating block으로 가온하여 elution 효율을 높이고 에탄올을 완전히 증발시킬 수 있는 기능을 갖추고 있습니다. (한국등록특허 10-1025135)

Contamination shiled (오염방지장치)
ExiProgen™에 장착된 오염방지장치는 단백질합성 및 핵산추출/정제 과정 중 disposable filter tip에 묻은 용액이 다른 well로 떨어져 발생될 수 있는 교차 오염을 완전히 차단하도록 고안된 장치 입니다. 오염방지장치는 핵산추출 및 단백질정제 과정 중 disposable filter tip 하단에 위치하여 용액이 떨어지는 것을 방지합니다.


터치 스크린을 이용한 편리한 사용
3.5인치 터치 스크린을 이용하여 실험 protocol의 선택 및 UV lamp를 이용한 내부 살균 등의 기능을 실행할 수 있습니다. 또한, 실험 진행률을 실시간으로 확인할 수 있습니다.
자동 UV 살균 lamp
ExiProgen™은 강력한 살균 램프를 장착하고 있어 단백질을 정제하거나 DNA/RNA를 추출하기 전후 챔버 내부를 살균할 수 있습니다. 이것은 각 실험에 따른 오염을 막아 더욱 정확한 결과를 얻을 수 있는 환경을 제공합니다.
정확한 pipetting volume
ExiProgen™은 0.1 mm 까지 조정 가능한 syringe motor를 장착하여 용액의 자동 분주화 과정에서 발생할 수 있는 오차범위를 최소화 하였습니다. 또한 25 ㎕~1000 ㎕ 부피에서 안정적으로 분주할 수 있기 때문에 다양한 프로토콜에 적용될 수 있으며, 재현성 있는 실험결과를 얻을 수 있습니다.

Experimental Procedure

단백질 합성 및 정제 원리

ExiProgen™ Protein Synthesis Kit는 다양한 단백질을 효과적으로 합성시킬 수 있도록 최적화된 reagent와 합성된 단백질의 정제를 위한 reagent 및 Ni-NTA magnetic bead로 구성되어 있습니다. Recombinant plasmid DNA로부터 합성된 타겟 단백질은 Ni-NTA magnetic bead에 의해 수집된 후 세척 용액에 의해 세척되어 고순도의 단백질로 정제됩니다.


핵산 추출 원리

ExiProgen™ DNA/RNA Kit는 다양한 샘플 시료로부터 효과적으로 핵산을 추출할 수 있도록 최적화된 reagent 및 silica magnetic bead로 구성되어 있습니다. 샘플 시료로부터 용출된 핵산은 silica magnetic bead에 의해 수집된 후 세척 용액에 의해 세척되어 고순도의 핵산으로 추출됩니다.

Applications

구 분 적용 분야
Fast protein production 약 6시간 내에 gene 으로부터 순수한 단백질을 수득
DNA purification 동물, 식물의 혈액이나 조직 등 다양한 생체시료로부터 genomic DNA 자동정제
RNA purification 동물, 식물의 혈액이나 조직 등 다양한 생체시료로부터 RNA 자동정제
Affinity protein purification Affinity tagging된 단백질을 순수하게 자동 정제
- Enzyme engineering, Protein evolution, Synthetic biology, Bio-energy R&D, Protein drug R&D

Specifications

Dimensions (W X H X D) 320 mm x 500 mm x 535 mm
Weight 27 kg
Temperature range 15-30℃
Humidity range 20-80%, no condensation
Operating system Standalone
User interface 320 x 240 touch screen graphic LCD
Input voltage 100 – 240 VAC
Frequency 50 / 60 Hz
UV sterilization 15 minute cycle
Communications TCP/IP
Heat block 40-90℃

Functions

  ExiProgen
DNA/RNA 추출기능 O
Protein 발현기능 O
Protein 정제기능 O
TFT Touch Screen O
Sample 수 16 samples
자외선 살균 기능 O
Heating & magnetic block O
Cartridge 오염 방지 기능 O
TCP/IP network 연결 N개 장비 연결 가능
Cooling system for sample store O
자동 분주 기능 O
Power supply 24 VDC, 7.5 A(180 W)


Experimental Data

1. Protein expression and purification

  • 사용한 DNA 농도: 6 - 10 μg (purity > 1.8)
  • Protocol number : 902
  • Total run time : < 6 h
  • yield : <100 μg
ExiProgen
• SDS-PAGE analysis
ExiProgen

<동일 단백질(GFP) 16 well 동시 발현/정제>
Figure 1. GFP protein (His-tagged protein)'s expression/purification with ExiProgen
M; AccuLadder™ Protein Size Maker (Low),
E; expression sample
P; purification sample
ExiProgen <다른 종류 단백질 동시 발현/정제>
Figure 2. His-tagged proteins expression/purification with ExiProgen
M; AccuLadder™ Protein Size Maker (Low)
E; expression sample,
P; purification sample


2. Total RNA Extraction From Tissue or cultured mammalian cell

  • Sample: 15 ㎎ (rat liver tissue) or 1 X 106 cells (HeLa)
  • Protocol number: 202
  • Average yield: 25 ㎍ (rat liver tissue), 10 ㎍ (HeLa)
  • Average RQS: 9.5 이상

RQS(RNA quality score): 추출된 RNA의 quality를 수치화하여 나타낸 값으로 각 rRNA 피크의 높이 및 넓이, 분해된 RNA fragment 피크 등을 종합적으로 계산하여 표시합니다. Agilent사에 의해 개발된 RIN(RNA integrity number)와 동일한 개념이며, 보통 0부터 10까지 수치로 나타나는데 10에 가까울수록 RNA의 quailty가 좋은 것으로 판단할 수 있습니다.

Procedure
ExiProgen


Rat의 조직에서 추출된 total RNA의 분석 결과
ExiProgen

rRNA의 각 subunit이 잘 관찰되는 것으로 보아 total RNA 추출 과정 중 RNA의 분해 없이 intact하게 RNA가 추출된 것을 확인할 수 있습니다.

Rat의 조직에서 추출한 Total RNA를 사용하여 Real-Time PCR을 수행한 결과
ExiProgen
AccuPower® RocketScrpt ™ RT PreMix(K-2101, Bioneer)와 AccuPower® DualStar™ qPCR PreMix(K-6110, Bioneer) 그리고 Exicycler™ 96 Real-Time Quantitative Thermal Block(A-2060)를 이용하여 real time RT-PCR을 수행한 결과입니다.

HeLa cell로 부터 추출한 total RNA의 분석 결과
ExiProgen
HeLa cell (1 X 106 cells)로부터 total RNA를 추출한 후 LabChip GX (Caliper Life Science)를 이용하여 추출된 RNA의 quality를 분석한 결과입니다. rRNA의 각 subunit이 잘 관찰되는 것으로 보아 total RNA 추출 과정 중 RNA의 분해 없이 intact한 RNA가 추출되었음을 알 수 있습니다. 또한, 평균 수율은 10 ㎍이며 평균 RQS는 9.5이상으로 나타났습니다.

HeLa cell로 부터 추출한 total RNA를 사용하여 real-time PCR을 수행한 결과
ExiProgen
HeLa cell (1 X 106 cells)로부터 total RNA를 추출한 후 AccuPower® RocketScrpt™ RT PreMix (K-2101, Bioneer)와 AccuPower® DualStar™ qPCR PreMix (K-6110, Bioneer) 그리고 Exicycler™ 96 Real-Time Quantitative Thermal Block (A-2060)를 이용하여 real-time RT-PCR을 수행한 결과입니다.


3. Genomic DNA from cultured mammalian cell (HeLa)

  • Sample volume: 1X106 cells
  • Protocol number: 107
  • Total prep time: about 1hr 30min.
  • Average yield: 4-8 μg


Procedure
ExiProgen

• Agarose gel analysis
ExiProgen

Lanes 1, 3, 5, 7, 9, 11, 13, 15 were extracted with 1X106 cells of cultured HeLa cell and lanes 2, 4, 6, 8, 10, 12, 14, 16 were extracted with ddH2O as a negative control in DNA extraction. Note all samples have similar yields. Purity was also tested and was consistently between 1.8 and 2.0 (not shown).



4. Genomic DNA from bacteria (E.coli)

  • Sample volume: 1X109 cells
  • Protocol number: 109
  • Total prep time: about 1hr 40min.
  • Average yield: 8-12 μg

Procedure
ExiProgen

• Agarose gel analysis
ExiProgen

Lanes 1, 3, 5, 7, 9, 11, 13, 15 were extracted with 1X109 cells of E.coli cells and lanes 2, 4, 6, 8, 10, 12, 14, 16 were extracted with ddH2O as a negative control in DNA extraction. Note all samples have similar yields. Purity was also tested and was consistently between 1.9 and 2.0 (not shown).



5. Genomic DNA from tissue (bovine skeletal muscle)

  • Sample volume: ~25 mg
  • Protocol number: 102
  • Total prep time: about 1hr 30min.
  • Average yield: Up to 20 µg

Procedure
ExiProgen

• Agarose gel analysis
ExiProgen

Lanes 1, 3, 5, 7, 9, 11, 13, 15 were extracted with 25 mg of bovine tissues and lanes 2, 4, 6, 8, 10, 12, 14, 16 were extracted with ddH2O as a negative control in DNA extraction. Note all samples have similar yields. Purity was also tested and was consistently between 1.9 and 2.0 (not shown).



6. Genomic DNA from plant tissue (spinach leaf)

  • Sample volume: ~ 100 mg
  • Protocol number: 104
  • Total prep time: about 1 hr
  • Average yield: Up to 5 µg

Procedure
ExiProgen
• Agarose gel analysis
ExiProgen

Lanes 1, 3, 5, 7, 9, 11, 13, 15 were extracted with 100 mg of spinach leaves and lanes 2, 4, 6, 8, 10, 12, 14, 16 were extracted with ddH2O as a negative control in DNA extraction. Note all samples have similar yields. Purity was also tested and was consistently between 1.9 and 2.0 (not shown).


Cat. No. Product Description Price
A-5041 ExiProgen Inquire

Related Products

Cat. No. Protein Synthesis/Purification Kits for ExiProgen Price
K-7220 ExiProgen™ His-tagged Protein Purification Kit, 16 reactions ₩200,000
K-7221 ExiProgen™ His-tagged Protein Purification kit, 32 reactions ₩350,000
K-7300 ExiProgen™ EC Protein Synthesis Kit, 16 reactions ₩650,000
K-7301 ExiProgen™ EC Protein Synthesis Kit, 32 reactions ₩1,100,000
K-7302 ExiProgen™ EC Protein Synthesis Kit, 96 reactions ₩2,700,000
K-7310 ExiProgen™ EC-Maxi Protein Synthesis Kit, 8 reactions ₩990,000
K-7320 ExiProgen™ EC-Tagfree Protein Synthesis Kit, 8 rxns ₩990,000
K-7330 ExiProgen™ EC-Disulfide Protein Synthesis Kit, 8 reactions ₩990,000
Cat. No. Nucleic Acid Extraction Kits for ExiProgen Price
K-3200-CB ExiPrep™ Beef Genomic DNA Kit ₩330,000
K-3200-CR ExiPrep™ Rice Genomic DNA Kit ₩300,000
K-4212 ExiPrep™ Plus Tissue Genomic DNA Kit, 96 reactions ₩290,000
K-4214 ExiPrep™ Plus Bacteria Genomic DNA Kit, 96 reactions ₩330,000
K-4215 ExiPrep™ Plus Plant Genomic DNA Kit, 96 reactions ₩385,000
K-4244 ExiPrep™ Plus Plant total RNA Kit, 96 reactions ₩440,000
K-4271 ExiPrep™ Plus Viral DNA/ RNA Kit, 96 reactions ₩462,000
K-4272 ExiPrep™ Plus Viral DNA Kit, 96 reactions ₩462,000
K-4273 ExiPrep™ Plus Viral RNA Kit, 96 reactions ₩462,000

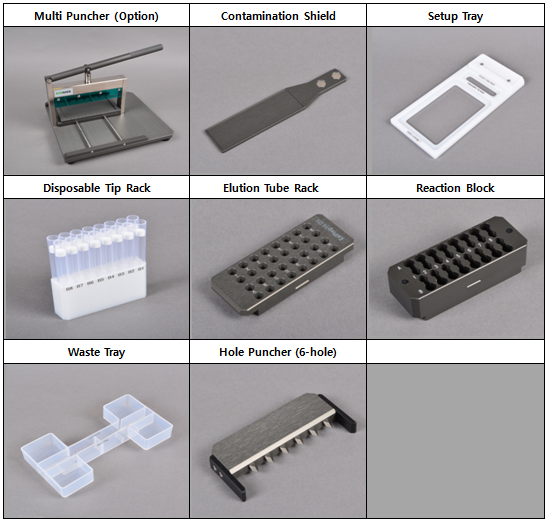

Cat. No. Accessories Price
A-5041-A Accessories Set for ExiProgen™ (A2,3,4,5,6,7,10) ₩1,000,000
A-5041-A1 Multi Puncher (option) ₩1,040,000
A-5041-A10 Contamination Shield ₩104,000
A-5041-A2 Setup Tray ₩132,000
A-5041-A3 Disposable Tip Rack ₩168,000
A-5041-A4 Elution Tube Rack ₩221,000
A-5041-A5 Reaction Block (For Protein synthesis) ₩410,000
A-5041-A6 Waste Tray ₩8,400
A-5041-A7 Hole Puncher (6-hole) ₩104,000
A-5041-A9 AC Adapter for ExiProgen™, ExiPrep™16 Dx ₩262,500
